Тестер поширення полум'я

TESTech Instrument (Suzhou) Technologies є одним із провідних виробників і постачальників приладів для тестування поширення полум’я в Китаї. Ласкаво просимо до оптового продажу випробувального обладнання преміум-класу за конкурентоспроможною ціною на нашому заводі. Якщо у вас є запит щодо пропозиції, надішліть нам електронний лист.

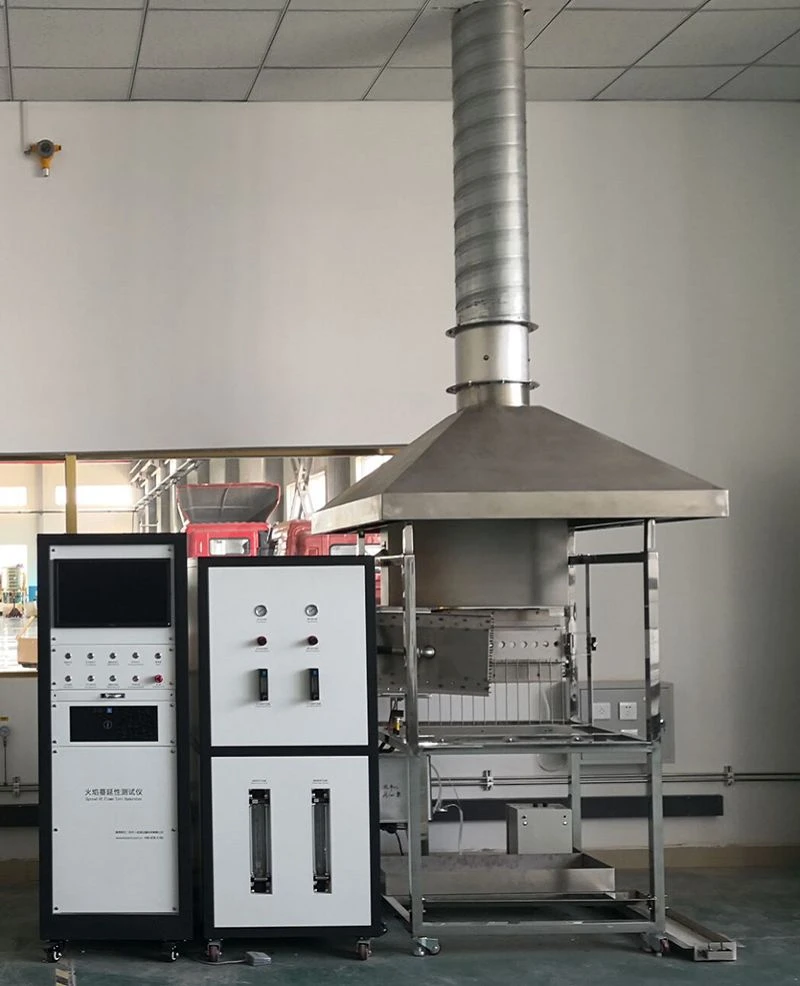

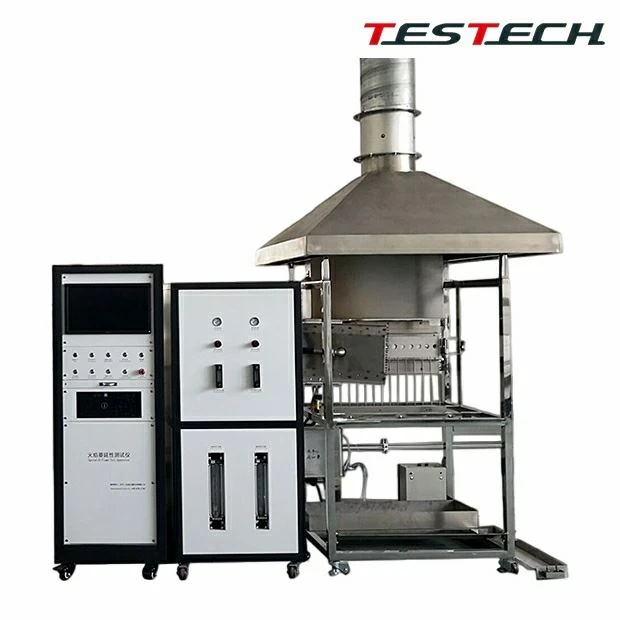

Тестер розповсюдження полум'я TTech розроблено та виготовлено відповідно до ISO 5658-2, а також відповідає відповідним вимогам IMO FTP Code Resolution A.653(16) та ASTM E 1317.

Він використовується для визначення показників бокового поширення полум'я будівельних виробів. Швидкість поширення полум’я може бути використана для оцінки-вогнезахисних властивостей матеріалів.

Апарат використовує газову-випромінювальну панель для підведення тепла, калібрує радіаційне тепло за допомогою імпортованого вимірювача теплового потоку та запалює зразок-газовим пальником, щоб оцінити поведінку горіння за певних умов радіаційного тепла.

Зразок розміщують вертикально поруч із випромінювальною панеллю та піддають впливу чітко відкаліброваної області потоку випромінювання. Вимірюється час до займання, ступінь поширення полум'я та час остаточного гасіння.

Після запалювання реєструється розвиток фронту полум’я разом із часом, необхідним для досягнення фронтом полум’я кожної позначеної горизонтальної відстані на поверхні зразка.

Апарат можна використовувати для визначення відповідних параметрів, включаючи тепло для займання, тривале тепло горіння, критичний потік, середнє тривале тепло горіння та загальне виділення тепла.

• Шафа виготовлена ​​з нержавіючої сталі для привабливого зовнішнього вигляду, стійкості до корозії та легкого очищення. Основна рама складається з двох незалежних частин: рами пальника та опорної рами зразка. Вони з’єднані болтами і можуть бути механічно відрегульовані.
• Центральна висота панелі випромінювання становить 1200 +/- 100 мм, а кут між поверхнею випромінювання та передньою поверхнею становить 15 +/- 3 градусів з можливістю точного регулювання.

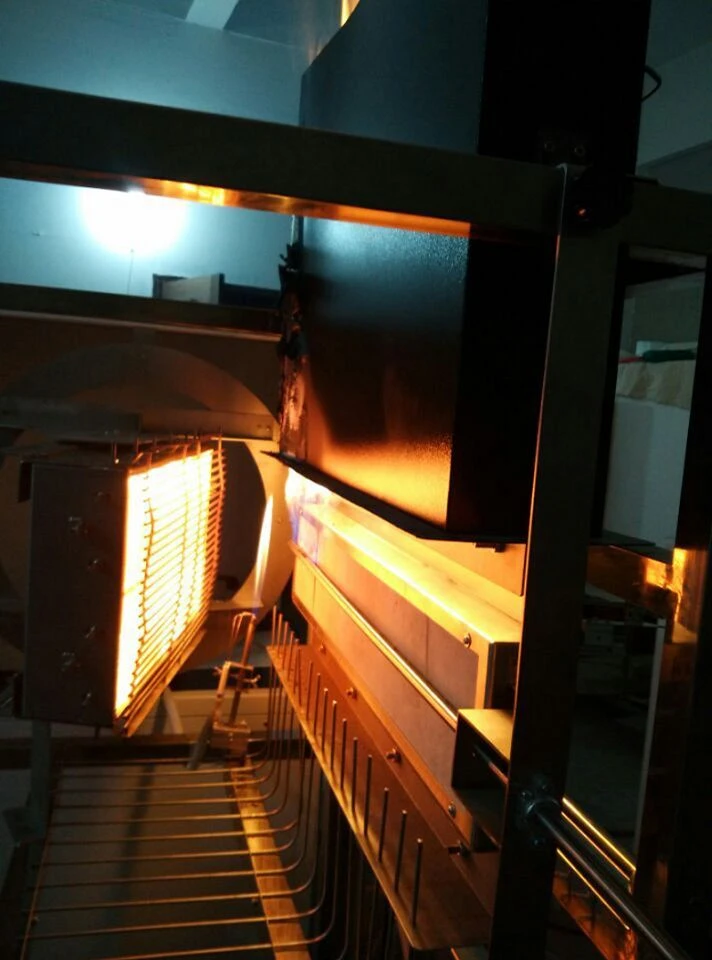

• Розмір радіаційної панелі становить 480 мм х 280 мм і складається з пористої вогнетривкої керамічної плитки. Інтенсивність випромінювання може досягати приблизно 62 кВт/м2, а температура поверхні може досягати приблизно 750 градусів Цельсія.
• Пальник — це дво{0}}керамічна трубка довжиною (200 +/- 10) мм, внутрішнім діаметром 6 мм, з діаметром кожного поздовжнього отвору 6 мм. Він оснащений витратомірами пропану та повітря, а висоту запального полум’я можна регулювати відповідно до стандартних вимог (230 +/- 20) мм.
• Для зручності спостереження за розповсюдженням полум’я встановлені маркери рівня спостереження з нержавіючої сталі в горизонтальному та вертикальному напрямках на відстані 50 мм.

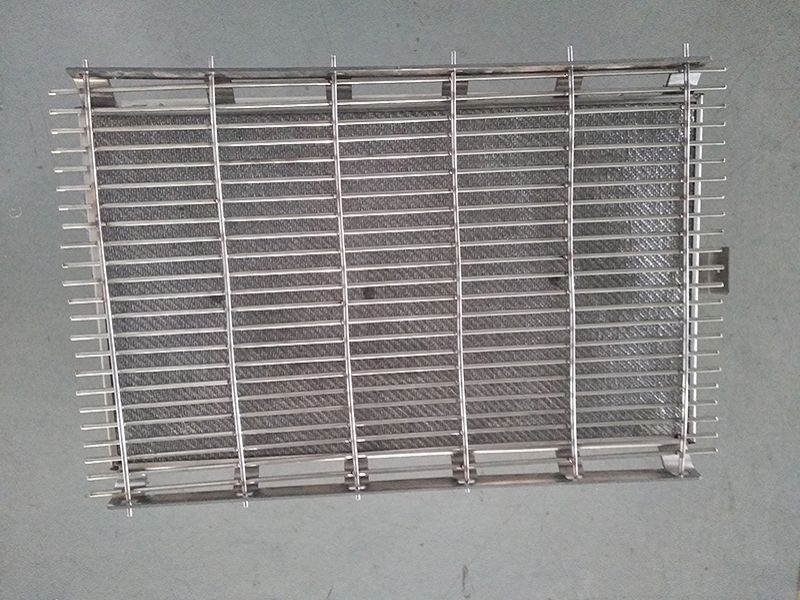

• Рейки для кріплення зразка виготовлені з нержавіючої сталі для термостійкості та стійкості до корозії, із висувною схемою кріплення зразка.
• В комплект входить оглядове дзеркало з регульованим кутом нахилу (750 мм х 120 мм). Під час випробування швидкість розповсюдження полум’я можна спостерігати через скляне дзеркало та рейку зразка та автоматично реєструвати ножним перемикачем.
• Розмір тримача зразка: 808 мм завдовжки та 250 мм завширшки, виготовлений із пластини з нержавіючої сталі товщиною (3 +/- 0.2) мм.
• Один зразок димоходу виготовлено з листа нержавіючої сталі товщиною 0.5 +/- 0.05 мм і оснащено компенсаційними термопарами для газу та металу димоходу.
• Калібрувальна дошка: негорюча дошка довжиною (795 +/- 1) мм, товщиною (25 +/{- 2) мм, щільністю-в сухому стані (950 +/- 100) кг/м3, з вісьмома отворами діаметром 25 мм, розташованими на відстані 100 +/- 1 мм один від одного.
• Щит і монтажні смуги: щит довжиною 800 мм, шириною 155 мм і товщиною (-/- 3) мм негорючою дошкою з щільністю-в сухому стані (950 +/- 100) кг/м3; фіксуюча стрічка з того самого матеріалу, ширина (25 +/- 2) мм.

• Контролер температури радіаційної панелі запобігає повороту полум'я до задньої сторони панелі, перевіряє внутрішню температуру панелі та автоматично відключає газовий електромагнітний клапан у разі зворотного потоку полум'я.
• Тепловий потік, що прикладається панеллю випромінювання до зразка, зменшується градієнтом уздовж довгого краю зразка, від 50 кВт/м2 на початку до 1,5 кВт/м2 у кінці.
• Вимірювач теплового потоку на термобатареї MEDTHERM Schmidt-Boelter, імпортований у США, діапазон вимірювання 80 кВт/м2, водяне-охолодження. Максимальна не-лінійність +/- 2%; повторюваність +/- 0.5%.
• Система газопостачання оснащена редукційним клапаном, клапаном нульового-тиску, розрядником зворотного удару, електромагнітним клапаном і змішувачем для подачі суміші повітря та газу до радіаційної панелі.
• Пориста калібрувальна дошка та ковзаюча доріжка вимірювача теплового потоку надаються для перевірки відповідності теплового потоку випромінювання стандартним вимогам.

• Довжина полум’я джерела запалювання 230 +/- 20 мм, потік пропану 0,4 л/с, потік повітря 1,0 л/хв.
• Випромінювальним джерелом газу може бути метан, природний газ або пропан з витратою не менше 1,0 л/с. Похибка системи контролю витрати не перевищує 1% в діапазоні від 0,5 л/с до 1,5 л/с.
• Витрата повітря не менше 9,0 л/с. Похибка системи контролю потоку не перевищує 1% в діапазоні від 5 л/с до 15 л/с, а повітропровід містить фільтр.
• Імпортний клапан регулювання тиску та манометр забезпечують точний контроль тиску газу.
• Усі захисні компоненти-запобігання вибуху, зворотні клапани та електромагнітні-клапани відсікання газу в системі керування пальником радіаційної панелі запобігають зворотному потоку газу.
• Камера може спостерігати та зберігати процес тестування вибраної процедури.
• 19-дюймова аналітична стійка може вимірювати швидкість поширення полум’я, критичний потік і швидкість виділення тепла.
• Система збору даних може зберігати зображення довжини поширення полум'я та характеристик горіння.
• Система пальника радіаційної панелі повністю автоматизована з іскровим запалюванням і запобіжним блокуванням, а всі системи керування вибухозахищені.
• Процедура тестування та калібрування IMO необов'язкова.
• Стандартна шафа керування з комп’ютером і інтелектуальною системою керування Labview для більш-зручного та інтелектуального тестування.

• Інструкція: надається.
• Інструменти: комп'ютер і портативна камера в комплекті з обладнанням; метан і стиснений газ, що постачаються користувачем.
